适用巷道倾角 |
0°~ 25° |
|
油缸推力 |
100 kN |
|
设备工作倾角 |
±25° |
|
单根轨道适应巷道坡度变化 |
5°/3m |
|
工作介质 |
乳化液 |
|
工作压力 |
15~20MPa |
|
牵引力 |
100KN |
|
推移行程 |
900mm |
|
运行速度 |
120m/h |
|
外供乳化液工作压力 |
20~38MPa |
|
单个制动装置的静制动力 |
90KN |
|
适应巷道高度 |
≧1.6m |
|
单节挂缆小车承载量 |
≧2000Kg |
|
设备外形（长x高） |
0.58x0.68m |
|
拖挂长度 |
150m |
|
操作方式 |
手动 |
|
设备总重量 |
8600Kg |
|
轨道型号 |
14#工字钢 |

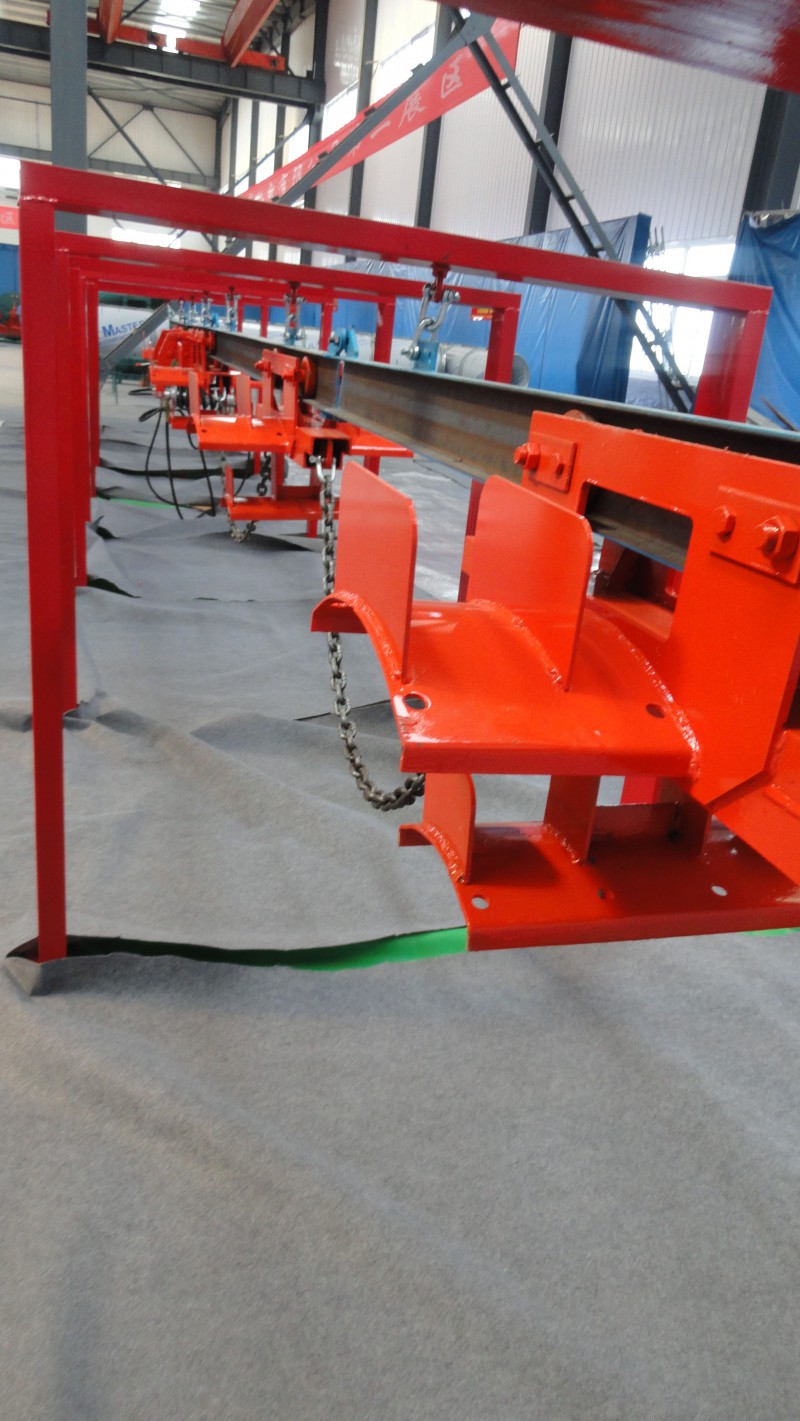

矿用液压电缆拖挂单轨吊是用于煤矿综采工作面顺槽电缆、乳化液高压胶管和水管的吊挂与移动的运输装置。在综采工作面运输巷道一侧的顶板下，利用锚杆和链条吊挂悬空轨道，拖运车将所有电缆和胶管、水管都吊挂在上面，利用工作面乳化液泵站作动力，通过油缸和连杆组成的液压步进式推拉装置，实现电缆、高压胶管和水管沿着巷道吊挂和移动。
